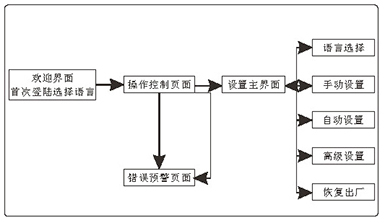

1.觸摸屏顯示
觸摸屏上顯示以下屏幕

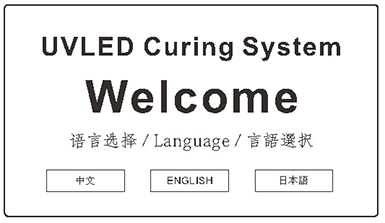

2.歡迎界面
第一次打開主機時會跳出選擇語言的歡迎界面，選擇完客戶需要的語言后，系統會自動記錄用戶的語言選擇，下次開機進入系統后，將直接顯示歡迎頁面后跳轉到相應的語言環境中，用戶如需改變語言，可在設置頁面的語言選擇中重新再選擇。

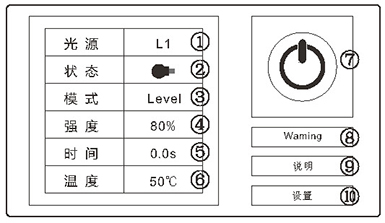

3.操作控制頁面
改頁面顯示了通道狀態及開關控制按鈕狀態顯示包括了，通道運行狀態，運行模式，照射強度，運行時間及警報提示。
① 顯示通道號
② 照射器工作狀態
③ 模式狀態：level,timer,advance
④ 照射器當前強度值
⑤ 相應通道的照射計時
⑥ 顯示當前照射器溫度值
⑦ 控制照射器打開關閉按鈕
⑧ 紅色時表示有錯誤報警
⑨ 觸摸屏電子說明檔
⑩ 切換到設置界面，初始密碼為2526

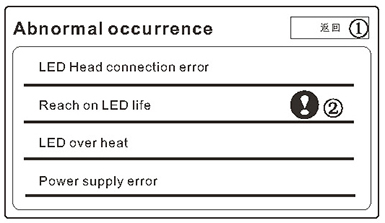

4.錯誤預警界面
當前界面用于顯示LED的一些錯誤信息，當此頁面中所列項目的后面亮起錯誤標示時，用戶需聯系生產廠家，以幫助用戶排除故障，保證設備的正常運行。
① 點擊返回到狀態界面
② ！！！預警圖標亮起時，請聯系生產廠家以便排除故障

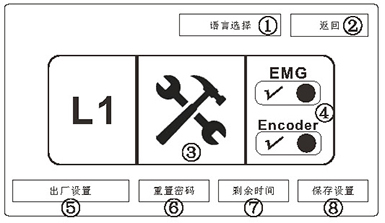

5.設置主界面
進入設置主界面的初始密碼為（2526），在設置主界面中用戶可以進行語言選擇，恢復出廠設置等，及每個通道的模式選擇，修改完模式后需保存設置才能設置生效。
①點擊進入語言選擇界面
②點擊返回到狀態頁面
③點擊進入相應的通道設置運行強度和運行時間的設定
④EMG勾選后外部IO上面的EMG引腳與GND短接就可以立即停止UV燈，而且不能繼續開啟。Encoder用于擴展編碼器的功能。
⑤恢復出廠設置，先輸4719，再輸8888
⑥點擊保存后①中所選才會生效



6.Level,Timer,Advance設置頁面
進入到具體參數設置頁面，設置完成后需點擊右下角的保存設置才能生效，如直接點擊右上角的返回將不保存剛才的設置而仍舊是上次的配置參數。
① 點擊返回設置主界面（不保存設置）
② 設置照射時間值
③ 設置強度值
④ 保存當前設置并返回

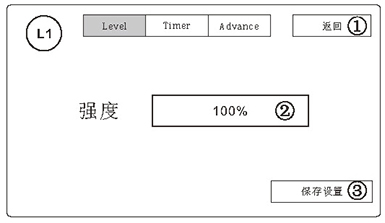

① 點擊返回設置主界面（不保存設置）
② 設置強度值
③ 保存當前設置并返回

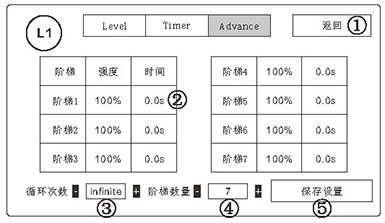

① 點擊返回設置主界面（不保存設置）
② 設置單個階梯的強度值和時間值
③ 設置循環次數
④ 設置階梯數
⑤ 保存當前設置并返回
